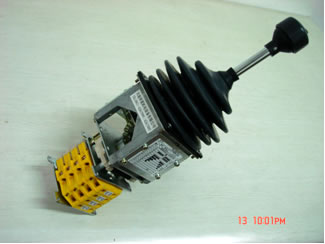

联动机构
1. 概述：
TQG-□/□系列联动机构(以下简称机构)适用于交流50Hz额定电压600V及直流440V以下的电力传动装置中的控制回路进行起动、调速和转向。
2. 型号意义：TQG - □ / □
TQG：闭合特性代号
□：机构数 1单机构 2双机构
□：结构类别代号
3. 适用环境：
1. 海拔高度不超过2000m
2. 环境温度不高于+55℃，不低于-5℃
4. 主要技术参术:机械寿命3×106次 电寿命AC6×105次 DC3×105次
| 基本使用类别 |
电源类别 |
额定绝缘电压U1 |
约定发热电流Ich |
额定工作电压Ue |
额定工作电流Ie |
| AC-15 |
AC |
660V |
10 |
220V |
6A |
| 380V |
4A |
| 660V |
2A |
| DC-13 |
DC |
24V |
6A |
| 48V |
3A |
| 110V |
1A |
| 220V |
0.5A |
| 440V |
0.25A |
触头电阻 硬银触头≤50mΩ
额定绝缘电压AC660V
最大绝缘电压AC2500V 50Hz 1min
|
